Lección
Construye con la fuerza de los triángulos.
ECreativa IngenieríaUsa las formas para ayudar a las estructuras a conservar su forma.
Ingeniería estructural · Explora cómo los refuerzos triangulares ayudan a que un marco resista los cambios de forma.
Pregunta
¿Por qué tantos puentes y estructuras de techos contienen triángulos?
¿Por qué tantos puentes y estructuras de techos contienen triángulos?Respuesta
Un triángulo hecho de elementos rígidos conserva su forma incluso cuando sus uniones pueden girar. Un marco de cuatro lados sin refuerzos cambia de forma con mayor facilidad.
Un triángulo hecho de elementos rígidos conserva su forma incluso cuando sus uniones pueden girar. Un marco de cuatro lados sin refuerzos cambia de forma con mayor facilidad.Historia
La armadura Warren se patentó en 1848. Sus triángulos repetidos se convirtieron en una característica habitual de los puentes metálicos, aplicando la geometría a estructuras que permiten transportar personas y mercancías de un lado a otro.
La armadura Warren se patentó en 1848. Sus triángulos repetidos se convirtieron en una característica habitual de los puentes metálicos, aplicando la geometría a estructuras que permiten transportar personas y mercancías de un lado a otro.Ejemplo

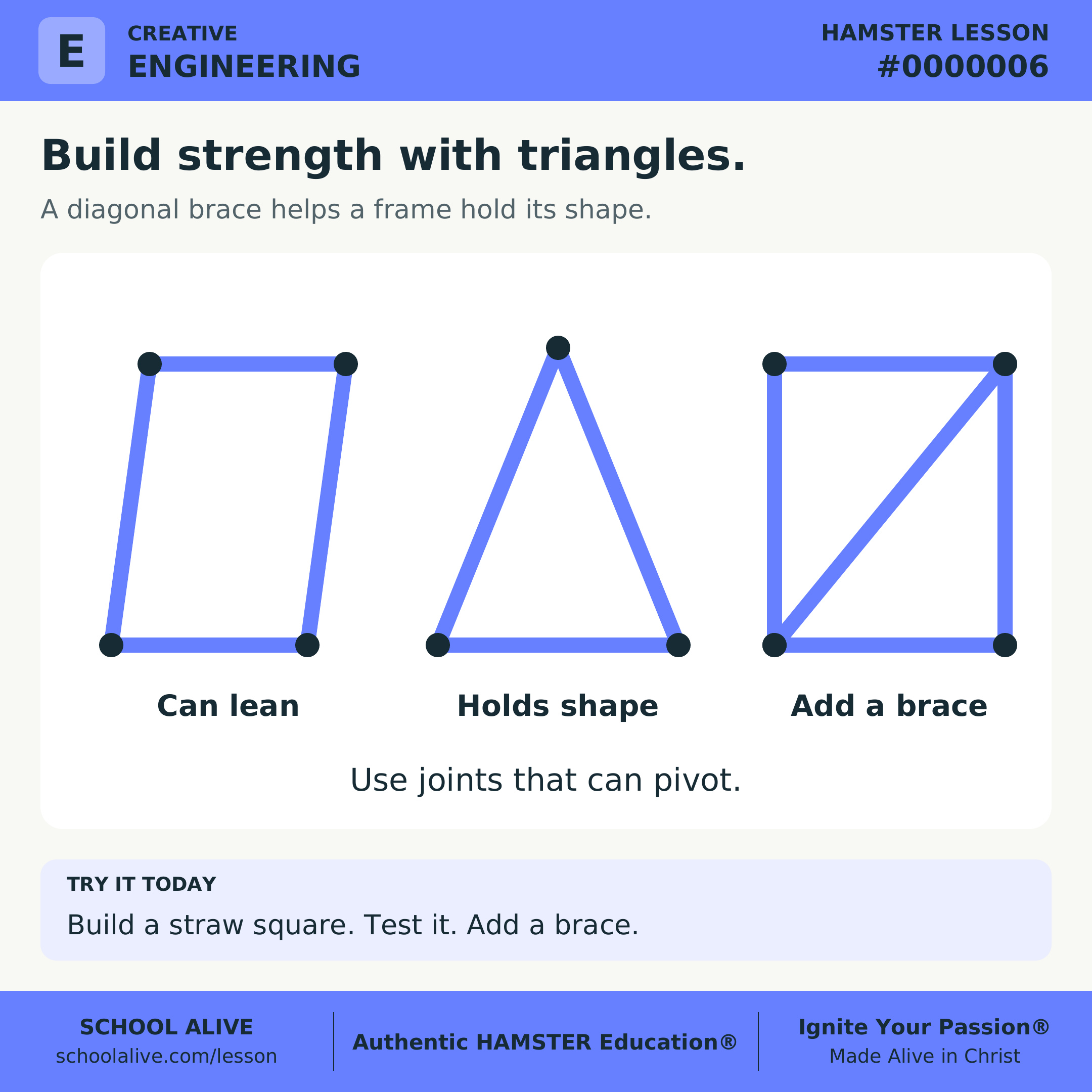

Empuja suavemente un cuadrado hecho con pajillas y uniones flexibles de cinta adhesiva. Puede inclinarse hasta parecer un rombo. Al añadir un refuerzo diagonal, divides el cuadrado en triángulos que resisten ese movimiento.
Empuja suavemente un cuadrado hecho con pajillas y uniones flexibles de cinta adhesiva. Puede inclinarse hasta parecer un rombo. Al añadir un refuerzo diagonal, divides el cuadrado en triángulos que resisten ese movimiento.Idea clave
La forma es solo una parte de la buena ingeniería. También importan los materiales, las uniones, las cargas y los apoyos. Añadir un triángulo no hace que todas las estructuras sean igual de resistentes o seguras.
La forma es solo una parte de la buena ingeniería. También importan los materiales, las uniones, las cargas y los apoyos. Añadir un triángulo no hace que todas las estructuras sean igual de resistentes o seguras.Conexión
Los ingenieros usan estas ideas para diseñar estructuras útiles dentro de límites reales. Un buen diseño debe satisfacer una necesidad y respetar restricciones como el costo, los materiales disponibles y la seguridad.
Los ingenieros usan estas ideas para diseñar estructuras útiles dentro de límites reales. Un buen diseño debe satisfacer una necesidad y respetar restricciones como el costo, los materiales disponibles y la seguridad.Reto
Construye un cuadrado con cuatro trozos cortos e iguales de pajilla y uniones flexibles de cinta adhesiva. Predice cómo se moverá al empujarlo suavemente y pruébalo. Añade un refuerzo diagonal más largo y repite un empuje similar. Tu objetivo: menos movimiento lateral. ¿Qué mejoró? ¿Qué cambiarías después?
Construye un cuadrado con cuatro trozos cortos e iguales de pajilla y uniones flexibles de cinta adhesiva. Predice cómo se moverá al empujarlo suavemente y pruébalo. Añade un refuerzo diagonal más largo y repite un empuje similar. Tu objetivo: menos movimiento lateral. ¿Qué mejoró? ¿Qué cambiarías después?
Profundiza
Contexto
Un marco debe resistir cambios de forma y soportar peso. Los ingenieros eligen formas, materiales y conexiones para cumplir un propósito dentro de ciertos límites.
Comprende la idea
Con lados rígidos de longitud fija y uniones que giran, un triángulo no puede cambiar sus ángulos sin cambiar la longitud de un lado. Un marco de cuatro lados puede inclinarse conservando esas longitudes. Un refuerzo diagonal lo divide en triángulos y limita ese movimiento.
Esa ventaja geométrica no garantiza una estructura segura. Una pieza delgada puede doblarse, una unión puede deslizarse o un apoyo puede moverse. Las pruebas permiten identificar el punto débil para mejorar el problema real.
Prueba una mejora de diseño
- Haz dos marcos cuadrados iguales con pajitas y cinta. Añade un refuerzo diagonal a uno.
- Empuja ambos suavemente hacia un lado de manera similar. Observa la forma y las uniones; usa solo modelos pequeños de mesa.
- Mejora un punto débil con los mismos materiales básicos. Repite la comparación y explica qué cambió.
Conversen juntos
- ¿Cambió la forma, se dobló una pieza o se deslizó una unión? ¿Por qué importa distinguirlo?
- ¿Cómo decidirías si una mejora justifica el material adicional?
